中科镁基（北京）科技有限公司

China scientific magnesium  (Beijing)  technology co.LTD

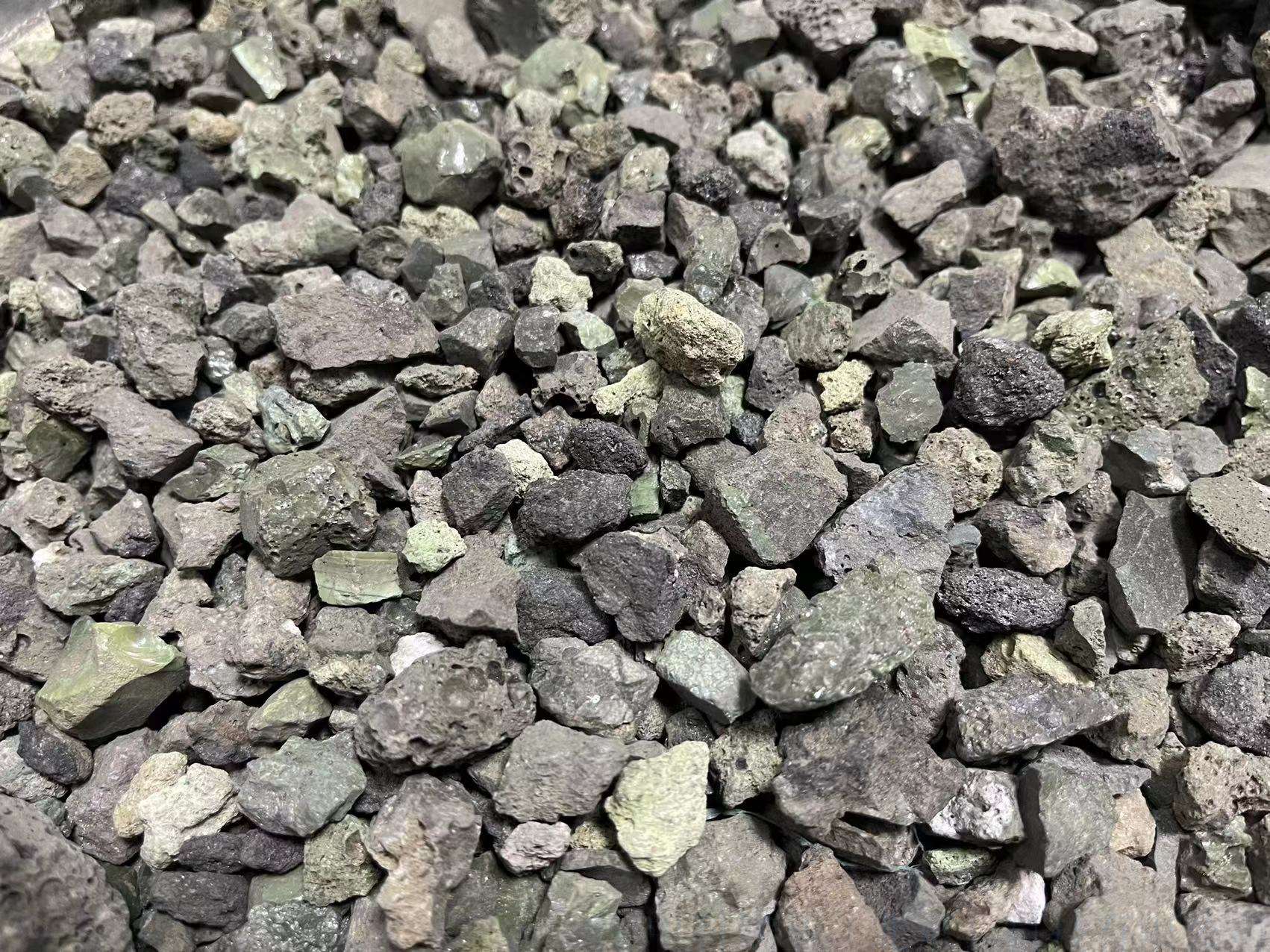

高碳铬铁合金渣(简称为“碳铬渣”）是在 1700℃高温下以碳为还原剂通过埋弧炉冶炼铬铁矿过程中产生的一种矿物熔体。由于碳铬渣黏度大，熔点高，渣铁无法完全分高，每生产11铭铁合金，需要消耗2.5~2.0t 的铬铁矿，0.5-0.61的焦炭，0.3t 的造渣剂，产生：1~1.2t 左右的皮港，大量以废渣的形式堆放，不仅占用士地，浪费资源，而且污染环境。碳铬渣中主要化合物为二氧化硅、三氧化二铝、氧化镁以及少量以铬铁矿形式存在的铬和铁的氧化物。外观星灰黑色且多孔，质地坚硬，具有一定的强度和硬度，其中所含的主要矿物相为镁橄榄石、镁铝尖品石、顽辉石以及少量未完全反应的锋铁矿。且前国内外对于高碳铭铁渣的利用主要有以下几个方面：

1）生产耐火材料：利用高碳铬铁合金渣中的有效成分可以将废渣用于耐火材料的生产。2）生产精炼电炉堵眼：利用高碳铬铁渣熔点高，抗碱性能力强，且堆放量大的特点，将高碳铭铁合金渣破碎加工至0-10mm，同时配以10%-35%的镁砂混匀后，研制出的堵眼粉完全可以替代镁砂用于精炼炉堵眼。3）生产微晶玻璃：高碳铬铁溢的主要化学组成为二氧化硅、三氧化二铝、氧化镁等，其中三氧化二铝和氧化镁含量较高，二氧化硅含量较低，高温时具有较高的黏度，若在高碳铬铁渣中加入可降低黏度的原料，并适量补充二氧化硅，含量就可以用来生产微晶玻璃。4）作铺路材料：高碳铬铁合金渣具有质地较硬，比重较大的特点，将其作为铺路材料具有坚硬、不易碎的优点，是一种良好的公路路基材料。

以上提及的方法在我国高碳铬铁渣产地有一定的应用，但是存在利用量小，附加值低的问题，导致目前大多数废渣基本上都是经过简单处理后拉到堆场堆放，不仅占用士地资源，而且容易引起路造成的二次污染，因此废渣的处理问題迫在眉睫，有必要对其进行减量化、资源化和高价值综合利用。

中科镁基利用镁质胶凝材料技术，以碳铬渣和镍铁渣为骨料制备超高强度混凝土，在力学强度方面抗压可达110MPa，抗折可达20MPa，生产成本低、工艺简单，产品无反卤泛霜等问题，可以应用在道路、市政、房屋等领域，无需专用设备、易于生产调配，可以适用于各种不同工程的需求，解决碳铬渣处理问题的同时，具有积极的经济意义和环保意义。
