中科镁基（北京）科技有限公司

China scientific magnesium  (Beijing)  technology co.LTD

镁基高抗折板是一种新型的多功能建材，具有轻质、柔性以及可再加工的特点，而且具有优异的防火性能和耐水性能，可以应用于非承重墙体、天花吊顶、地板衬板以及其他有防火要求的装饰板。这种板通常上层和下层为无纺布或玻璃纤维网格布，中层为菱镁水泥胶凝材料，强度和抗冲击性都较差。如果采用一层胶凝材料一层布的制备工艺，可提高强度和抗冲击性。例如，在铺4层纤维布，每一层厚0.2mm，抗折强度可达25MP左右，如果表面再刮一层约1mm厚的树脂，抗折强度可升到30MPa左右。很明显，这种制备工艺过于繁杂，不利于大规模生产，而且成本较高，严重限制了产品的推广应用。

我们使用一定规格的纤维替代无纺布或玻璃纤维网格布，发明了一种高抗折、高抗冲击的菱镁板材，解决了上面提到的问题。本发明采用的原料主要包括轻烧镁粉、纤维类的轻质固体填料以及特制改性剂等。其中，所述纤维主要为市面上多见的玻璃纤维、碳纤维、玄武岩纤维等，可单独使用或几种混合使用。表1给出了用碳纤维制备的菱镁板材强度数据。从表中可以看到，在养护龄期为28天时，抗压强度可达70MPa，抗折强度可达34MPa，而且浸水7天的软化系数达到了0.9。抗冲击强度测试（落球试验）大于50次。需要强调的是，板材中碳纤维的含量仅为4%左右，这意味着使用价格较高的碳纤维不会导致板材成本显著增加。

表1 用碳纤维制备的菱镁板材的28天强度数据

采用玻璃纤维、玄武岩纤维替代碳纤维，或者用含植物纤维的轻质固体填料部分替代碳纤维，板材的成本会有所降低。例如，用低碱玻璃纤维完全替代碳纤维，制备的板材（如图1所示）同样具有高抗折和高冲击性，强度数据如表2所示，低碱玻璃纤维的用量为9%，抗折强度和抗压强度与碳纤维使用4.1%的抗折强度和抗压强度相当，但是可承受的钢球冲击次数达65次，显著高于碳纤维使用4.1%的情况。

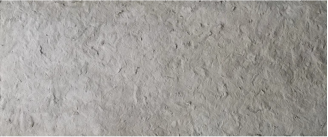

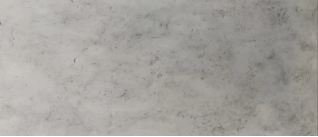

图1 用低碱玻璃纤维制备的菱镁板材：左为正面，右为背面

表2 用低碱玻璃纤维制备的菱镁板材的28天强度数据

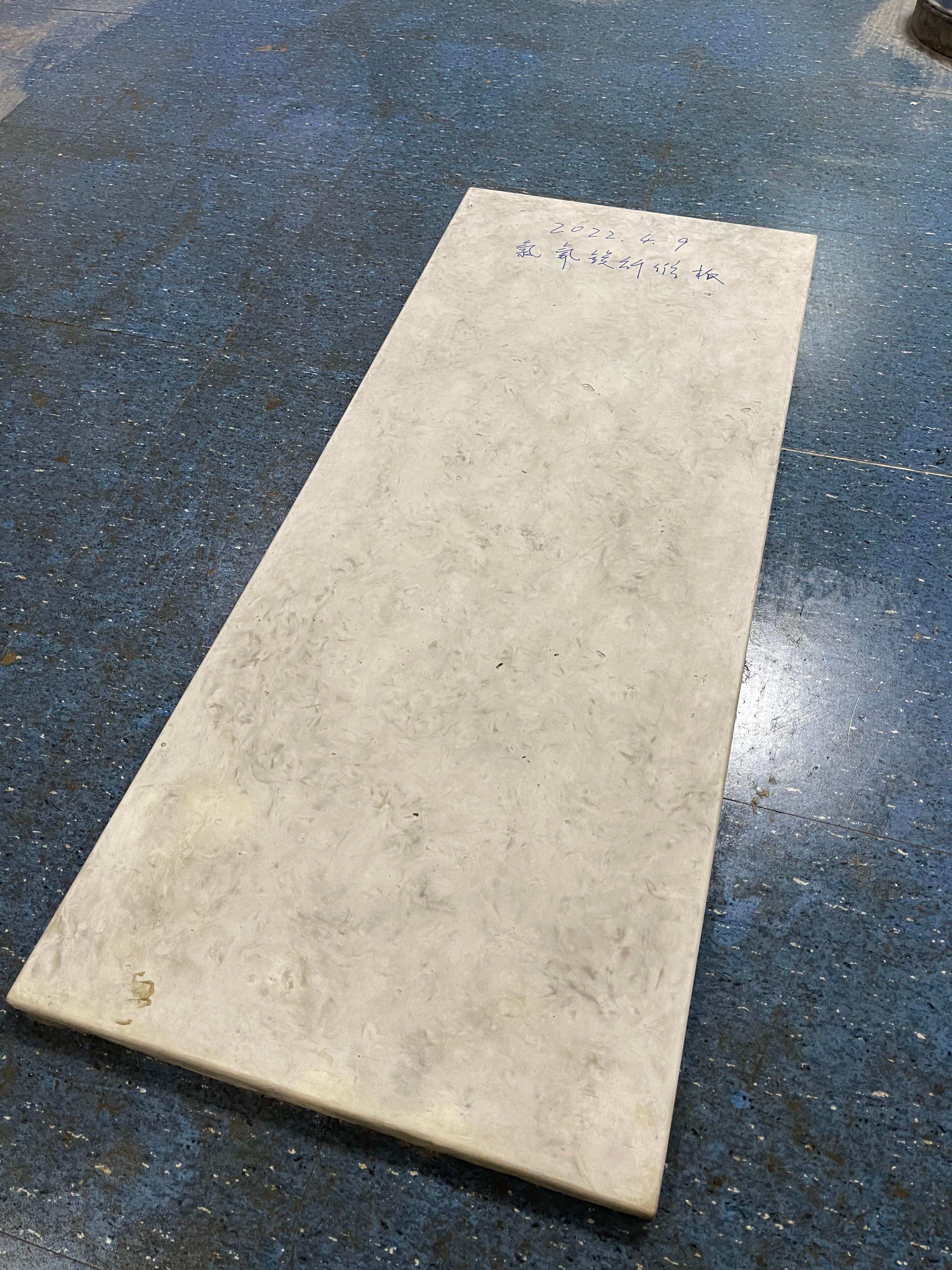

利用该技术制备的板材产品具有很高的抗折和抗冲击性，而且成本较低，施工工艺非常简单，只需将原料加水简单搅拌即可。制备过程中通过控制含水量，可实现板材压力成型或震动成型两种方式，其中通过震动成型可以用来制备具有一定形状的非规则板材，如菱镁水表井的整体成型。该技术大大缩短了产品的制备时间，可显著提高产品的产量，有助于产品的大规模推广应用。
